¿Qué es ell-vgg2r2n?

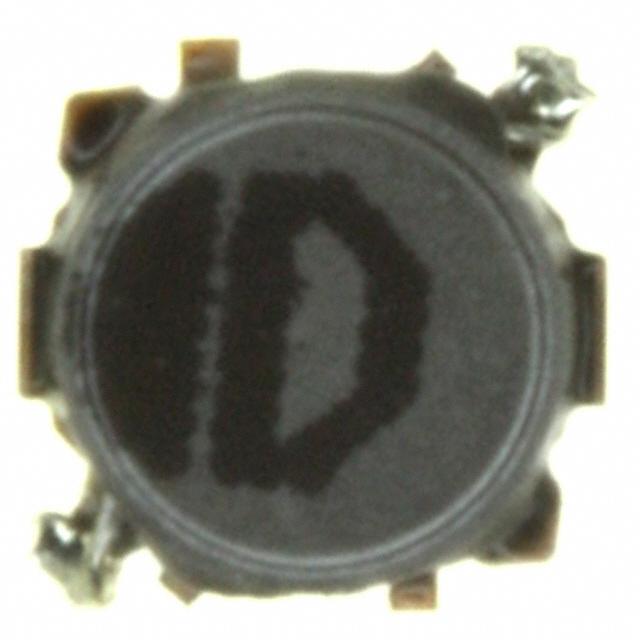

Ell-VGG2R2N es un inductor de potencia de montaje en la superficie desarrollado por TDK.Cuenta con una inductancia de 2.2 µH, baja resistencia a CC y capacidades de manejo de alta corriente, lo que lo hace ideal para su uso en convertidores DC-DC, módulos de fuente de alimentación y electrónica automotriz.Su diseño compacto y estructura blindada contribuyen a la baja interferencia electromagnética (EMI).
¿Cómo funciona ELL-VGG2R2N?
Ell-VGG2R2N funciona almacenando energía en su campo magnético cuando la corriente fluye a través de él, luego liberando esa energía para suavizar el voltaje o la corriente en un circuito.Su construcción blindada basada en ferrita reduce el ruido irradiado, lo que lo hace particularmente adecuado para cambiar a reguladores y aplicaciones sensibles al ruido.
¿Cuáles son las especificaciones y el pinout de ELL-VGG2R2N?
Inductancia: 2.2 µH ± 30%
Resistencia de DC: típicamente 0.039Ω
Corriente nominal: hasta 2.5a
Paquete: SMD (dispositivo de montaje en superficie) con un diseño cuadrado compacto de bajo perfil
Dimensiones: 7.3 x 6.6 x 4.5 mm (aprox.)
Como es un inductor, tiene dos terminales (sin pinout específico como ICS);Ambos terminales se conectan en línea con la ruta de alimentación.
¿Cuáles son los pros y los contras de ELL-VGG2R2N?
Pros:
Diseño protegido compacto: minimiza EMI en circuitos de alta frecuencia
Manejo de alta corriente: adecuado para diseños densos de energía
Rendimiento confiable: la fabricación robusta de TDK garantiza la consistencia
Grado automotriz: algunas variantes admiten los estándares AEC-Q200
Contras:
Inductancia fija: no sintonizable;Las aplicaciones deben hacer coincidir las especificaciones
Consideraciones térmicas: puede requerir la gestión térmica bajo una alta corriente continua
¿Hay algún equivalente/alternativa a ELL-VGG2R2N para recomendación?
Sí, varios equivalentes están disponibles en otros fabricantes, como:
Murata: inductores de la serie LQH
Würth Elektronik: serie WE-PD2
Taiyo Yuden: serie NR
Sin embargo, para obtener inductores Ell-VGG2R2N confiables y auténticos y sus equivalentes, los componentes Futuretech ofrecen precios competitivos y entrega rápida para una amplia gama de productos TDK.
