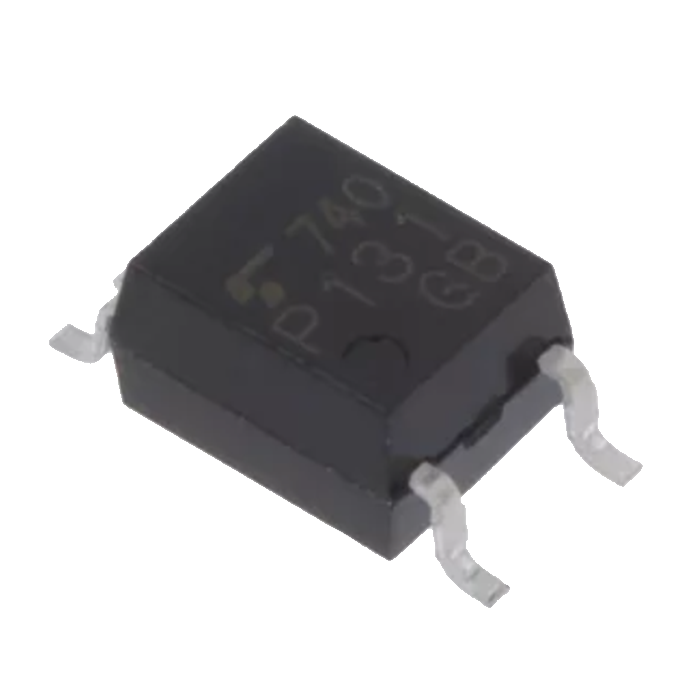

El TLP131 (GB-TPL, F) es un optoacoplador de salida de fototransistores de alta velocidad fabricado por Toshiba.Está diseñado para proporcionar un aislamiento eléctrico confiable entre los circuitos de entrada y salida, lo que lo hace ideal para su uso en automatización industrial, electrónica de consumo y sistemas de comunicación.Este dispositivo viene en un paquete compacto de 4 pines SO6 y ofrece un alto voltaje de aislamiento, velocidad de conmutación rápida y bajo consumo de energía.
¿Cómo funciona TLP131 (GB-TPL, F)?
¿Cómo funciona TLP131 (GB-TPL, F)?
El TLP131 (GB-TPL, F) funciona convirtiendo las señales de entrada eléctrica en señales ópticas utilizando un LED infrarrojo.La luz se transmite a través de una capa aislante y se detecta por un fototransistor en el lado de salida.Este mecanismo garantiza el aislamiento galvánico entre el control y los lados de carga, mejorando la seguridad del sistema y reduciendo la interferencia de ruido eléctrico.
¿Cuántos pines tiene TLP131 (GB-TPL, F) y cuáles son las funciones de la configuración de Pinout?
¿Cuántos pines tiene TLP131 (GB-TPL, F) y cuáles son las funciones de la configuración de Pinout?
El TLP131 (GB-TPL, F) viene en un paquete SO6 de 4 pines.Las funciones PIN son las siguientes:
Pin 1: Ánodo (lado de entrada, LED positivo)
Pin 2: cátodo (lado de entrada, LED negativo)
Pin 3: emisor (lado de salida, fototransistor)
Pin 4: Collector (lado de salida, fototransistor)
¿Cuáles son los pros y los contras de TLP131 (GB-TPL, F)?
Pros:
Voltaje de alto aislamiento: garantiza hasta 3750 VRMS aislamiento entre entrada y salida
Velocidad de conmutación rápida: adecuado para la transmisión de señal de alta velocidad
Factor de forma compacta: fácil de integrar en diseños densos de PCB
Bajo consumo de energía: ideal para aplicaciones sensibles a la energía
Rango de aplicación amplio: comúnmente utilizado en alimentos, inversores e interfaces de señalización
Contras:
Salida de fototransistores: no es adecuado para la conmutación de alta corriente directamente
Flujo de señal unidireccional: solo puede transferir señales de entrada a salida, no bidireccional
¿Hay algún equivalente/alternativa a TLP131 (GB-TPL, F) para la recomendación?
Pin 1: Ánodo (lado de entrada, LED positivo)
Pin 2: cátodo (lado de entrada, LED negativo)
Pin 3: emisor (lado de salida, fototransistor)
Pin 4: Collector (lado de salida, fototransistor)
¿Cuáles son los pros y los contras de TLP131 (GB-TPL, F)?
Pros:
Voltaje de alto aislamiento: garantiza hasta 3750 VRMS aislamiento entre entrada y salida
Velocidad de conmutación rápida: adecuado para la transmisión de señal de alta velocidad
Factor de forma compacta: fácil de integrar en diseños densos de PCB
Bajo consumo de energía: ideal para aplicaciones sensibles a la energía
Rango de aplicación amplio: comúnmente utilizado en alimentos, inversores e interfaces de señalización
Contras:
Salida de fototransistores: no es adecuado para la conmutación de alta corriente directamente
Flujo de señal unidireccional: solo puede transferir señales de entrada a salida, no bidireccional
¿Hay algún equivalente/alternativa a TLP131 (GB-TPL, F) para la recomendación?
Sí.Los optoacopladores equivalentes incluyen la serie PC817 de Sharp, 4N35 de Vishay y H11L1 de en semiconductor.Para aplicaciones de salida digital de mayor velocidad, se pueden considerar alternativas como TLP2361 o ACPL-060L.
