El S8550 es un ampliamente utilizado Transistor de unión bipolar PNP (BJT) Conocido por su alta ganancia de corriente y bajo voltaje de saturación.Se usa comúnmente en conmutación de baja potencia, amplificación de señal y circuitos electrónicos de uso general. Futuretech Proporciona transistores S8550 de alta calidad para satisfacer las necesidades de varias industrias, asegurando la confiabilidad y la eficiencia en los diseños electrónicos.
¿Cuál es el principio de funcionamiento de S8550?
El S8550 opera como un estándar Transistor PNP, donde la corriente fluye desde el emisor al colector cuando se aplica una corriente base pequeña.Funciona en tres modos:
● Modo de corte: Cuando la unión del emisor base no está sesgada hacia adelante, no fluye la corriente, y el transistor actúa como un interruptor abierto.
● Modo activo: Una pequeña corriente base controla una corriente de colector más grande, lo que le permite funcionar como un amplificador.
● Modo de saturación: El transistor actúa como un interruptor cerrado, con una corriente máxima que fluye del emisor al colector.
Futuretech asegura que S8550 Los transistores cumplen con los estrictos estándares de calidad, proporcionando un rendimiento estable en diversas aplicaciones.
¿Cuáles son las especificaciones de S8550?
● Tipo de transistor: Transistor de unión bipolar S8550 PNP (BJT)

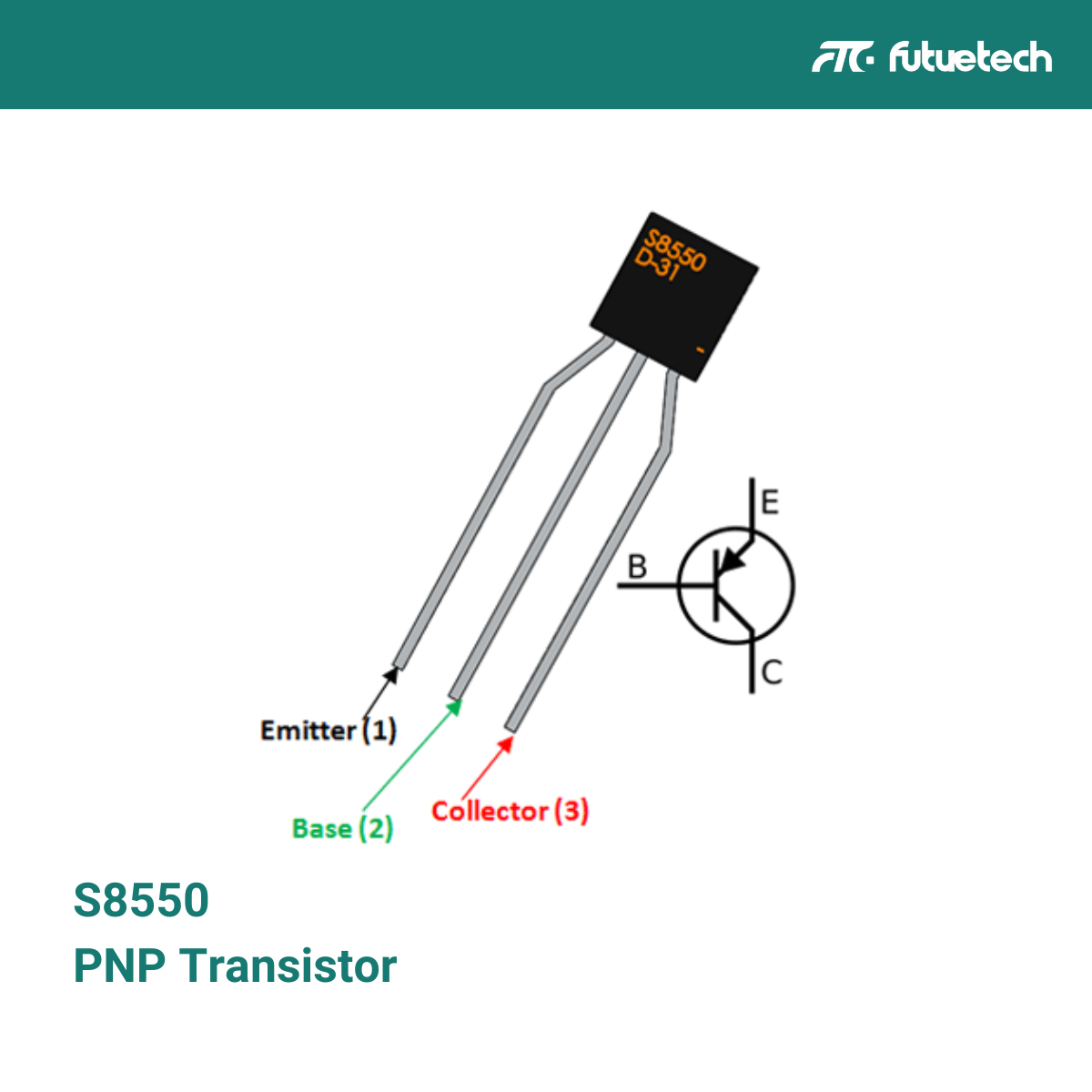

● Tipo de paquete: A 92
● Voltaje de Emisor de colección (VCE): -25V
● Voltaje de base coleccionista (VCB): -40V
● Voltaje de base emisor (VEB): -5v
● Corriente continua del coleccionista (IC): -500mA
● Disipación de potencia (PD): 400MW
● Ganancia actual de DC (HFE): 85-300 (típico)
● Frecuencia de transición (FT): 150 MHz
Futuretech Asegura que todos los transistores S8550 en su red de distribución cumplan con estas especificaciones, lo que los hace ideales para una variedad de aplicaciones.
¿Cuáles son las alternativas a S8550?
El S8550 comparte características similares con otros transistores PNP, lo que lo hace intercambiable en varias aplicaciones.Algunos equivalentes incluyen:
● 2N2907: Un transistor PNP de uso general con clasificaciones de voltaje ligeramente diferentes.
● BC558: Un transistor PNP de menor potencia utilizado para aplicaciones de amplificación.
● A733: En características similares, comúnmente utilizados en circuitos de amplificación de audio.
Futuretech ofrece S8550 y sus equivalentes, ayudando a los ingenieros a seleccionar los componentes más adecuados para sus proyectos.
¿Cuáles son las principales aplicaciones de S8550?

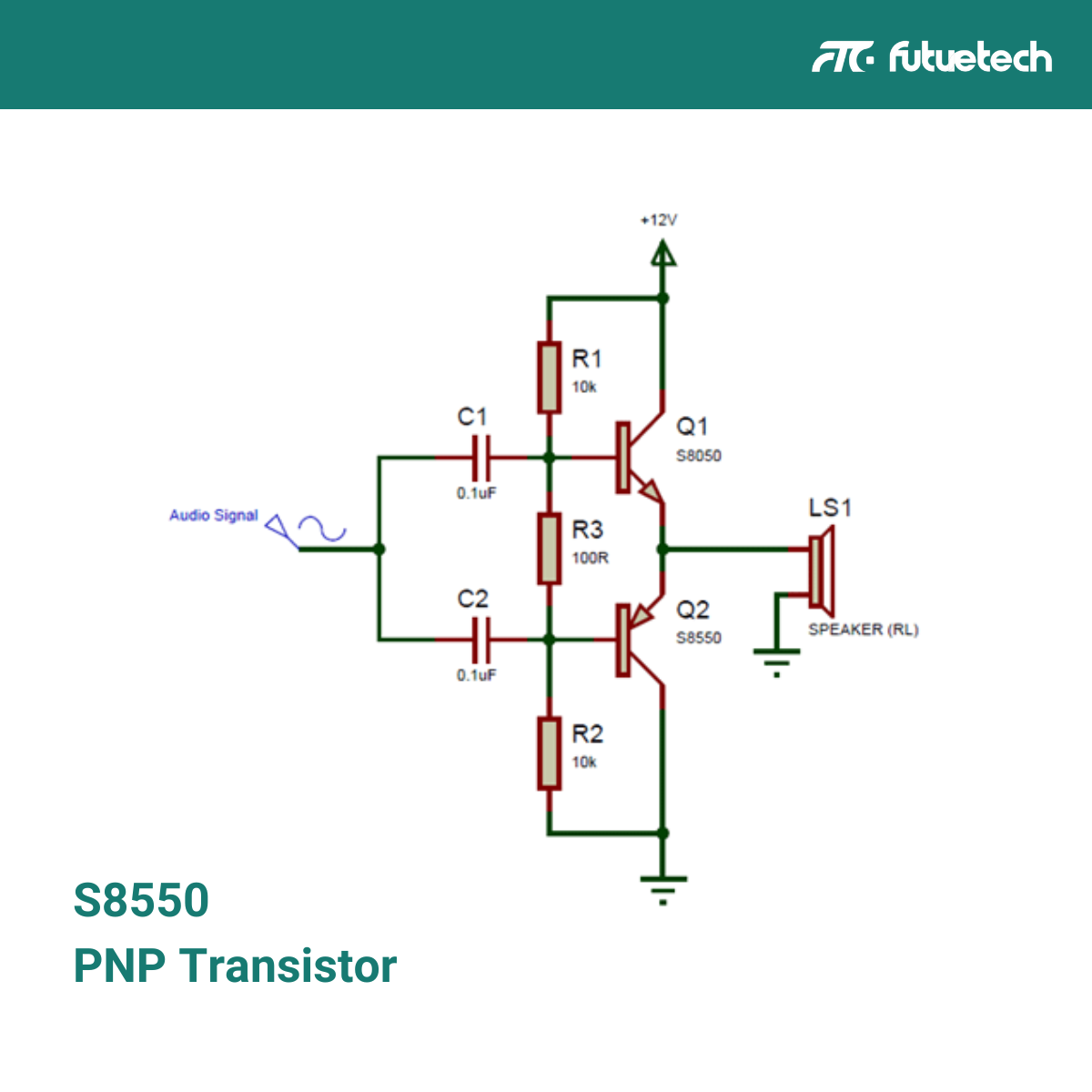

Amplificación de señal
S8550 se usa ampliamente en los circuitos de amplificación de señal de audio y de baja frecuencia debido a su alta ganancia.Futuretech suministra transistores S8550 para estas aplicaciones.
Circuitos de conmutación
Con su bajo voltaje de saturación, S8550 es ideal para aplicaciones de conmutación de baja potencia en circuitos de control electrónico.Futuretech garantiza transistores S8550 confiables para un conmutación eficiente.
Conductores de motor y control LED
S8550 se usa comúnmente para conducir motores pequeños, relés y matrices LED debido a su capacidad para manejar cargas de corriente moderadas. Futuretech proporciona transistores S8550 para estas aplicaciones de control.
Electrónica de uso general
Desde la electrónica de consumo hasta los sistemas de control industrial, S8550 es una opción confiable para varios diseños de circuitos electrónicos.Futuretech ofrece transistores S8550 de alta calidad para satisfacer diversas necesidades de diseño.
¿Cuáles son las características y beneficios de S8550?
● Alta ganancia de corriente - Proporciona buenas capacidades de amplificación para Procesamiento de señal de baja potencia.
● Baja voltaje de saturación - Asegura un cambio eficiente con una pérdida de potencia mínima.
● Manejo de potencia moderado - puede conducir cargas pequeñas como motores, LED y relés.
● Compacto para-92 paquete - Adecuado para el espacio-Diseños de circuito restringidos.
● amplio rango de aplicaciones - usado en Audio, conmutación y circuitos electrónicos de uso general.
Futuretech asegura que sus transistores S8550 entreguen estos beneficios, lo que los convierte en una excelente opción para los diseños electrónicos modernos.
¿Cuáles son las diferencias entre S8550 y 2N2907?
Tanto S8550 como 2N2907 son transistores PNP, pero ellos diferir de En especificaciones:
● S8550: Calificación de voltaje más bajo y Manejo de corriente más alta, ideal para Cambio de aplicaciones.
● 2N2907: Calificación de voltaje más altapero Manejo de corriente más bajo, adecuado para amplificación.
Futuretech Ofrece ambos transistores, ayudando a los clientes a elegir el correcto según los requisitos de sus circuitos.
