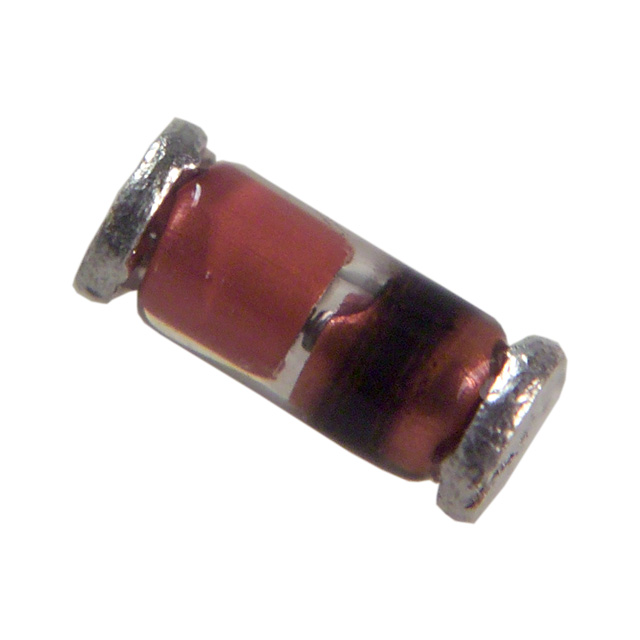

El LL4148 es un ampliamente utilizado Diodo de conmutación de señal pequeña conocido por su Velocidad de conmutación rápida y caída de voltaje hacia adelante baja.Se usa comúnmente en Aplicaciones de conmutación de alta velocidad, circuitos de protección y rectificación de uso general en dispositivos electrónicos. Futuretech Proporciona diodos LL4148 de alta calidad para satisfacer las demandas de varias industrias, asegurando la confiabilidad y la eficiencia en el diseño de circuitos electrónico.
¿Cuál es el principio de funcionamiento de LL4148?
El LL4148 opera en función del Principio de Junction P-N.Cuando un voltaje hacia adelante se aplica, el diodo permite que la corriente pase con una resistencia mínima, habilitando transmisión de señal rápida.En sesgo inverso, bloquea el flujo de corriente, proporcionando aislamiento y protección en circuitos.Debido a su Tiempo de recuperación rápido, es ideal para aplicaciones que requieren conmutación rápida.Futuretech ofrece diodos LL4148 con Control de calidad estricto para garantizar un rendimiento estable en estas aplicaciones.
¿Cuáles son las especificaciones de LL4148?
● Tipo de diodo: Diodo de conmutación de señal pequeña
● Rango de temperatura de funcionamiento: -65 ° C a 175 ° C
● Peso: Aprox.0.04 gramos
● Tipo de paquete: Mínimo (LL-34)
● Voltaje de reverso máximo (VR): 100V
● Voltaje hacia adelante (VF): 1V máx a las 10 mA
● Tiempo de recuperación inversa (TRR): 4 ns (típico)
● Corriente máxima hacia adelante (IF): 300mA
● Disipación de potencia (PD): 500MW
● Corriente de fuga (IR): 25na max a 75v
Futuretech asegura que todos los diodos LL4148 en su red de distribución cumplir con estas especificaciones, haciéndolas ideales para una variedad de aplicaciones.
¿Cuáles son las alternativas a LL4148?
El LL4148 comparte características similares con otros diodos de señal pequeña, lo que lo hace intercambiable en varias aplicaciones.Algunos equivalentes incluyen:
● 1N4148: Características eléctricas idénticas pero en un paquete de vidrio DO-35.
● BAV19/BAV20/BAV21: Alternativas de mayor voltaje con velocidades de conmutación ligeramente diferentes.
● 1N4448: Un diodo de cambio rápido con especificaciones comparables.
● BAV99: Una alternativa de doble diodo en un solo paquete para el diseño de circuito compacto.
Futuretech ofrece LL4148 y su equivalentes, ayudar a los ingenieros a seleccionar los componentes más adecuados para sus proyectos.
¿Cuáles son las principales aplicaciones de LL4148?
Circuitos de conmutación de alta velocidad
Debido a su rápido tiempo de recuperación, LL4148 se usa ampliamente en circuitos digitales de alta velocidad, puertas lógicas y aplicaciones de procesamiento de señales donde se requiere conmutación rápida.Futuretech Supplies LL4148 Diodos para estas aplicaciones críticas.
Circuitos de protección
El LL4148 se emplea comúnmente en circuitos de sujeción, circuitos desagradables y aplicaciones de protección de sobrevoltaje para salvaguardar los componentes electrónicos sensibles.Futuretech asegura la disponibilidad de diodos LL4148 de alta fiabilidad para tales usos.
Rectificación en circuitos de baja corriente
Es adecuado para la rectificación de baja potencia, especialmente en la demodulación de señales y los circuitos de conversión de voltaje.Futuretech proporciona diodos LL4148 para soluciones eficientes de rectificación de baja potencia.
Circuitos generadores de oscilador y pulso
La capacidad de conmutación rápida lo hace ideal para osciladores, circuitos de sincronización y aplicaciones de configuración de forma de onda en comunicación y circuitos de RF.Futuretech ofrece diodos LL4148 que cumplen con los requisitos del circuito de alta frecuencia.
¿Cuáles son las características y beneficios de LL4148?
● Alta velocidad de conmutación -LL4148 tiene un tiempo de recuperación inversa extremadamente rápido (valor típico 4ns), adecuado para circuitos de alta frecuencia y aplicaciones de conmutación de alta velocidad.
● Bajo consumo de energía -Voltaje hacia adelante bajo (valor típico 1V @ 10 mA) y una corriente de fuga inversa baja lo hacen altamente eficiente en energía en el circuito.

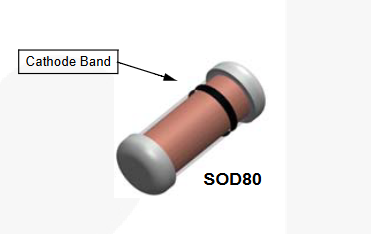

● Paquete pequeño para diseño compacto -Se utiliza el paquete SOD-80 (mínimo), que es pequeño y adecuado para el diseño de la placa de circuito de alta densidad para mejorar la utilización del espacio.
● Alta fiabilidad y durabilidad - Con una gran tolerancia al aumento y la estabilidad de la temperatura, puede adaptarse a entornos de trabajo duros.
● Amplio rango de temperatura de funcionamiento -Puede operar de manera estable entre -65 ° C y +175 ° C, adecuado para una variedad de escenarios de aplicación como la electrónica industrial, automotriz y de consumo.
● Fuerte versatilidad -LL4148 es una versión de paquete SMD de 1N4148, con alta compatibilidad, puede reemplazar los diodos de tipo de plomo tradicionales y funciona bien en la producción automatizada.
Futuretech asegura que sus diodos LL4148 entreguen estos beneficios, lo que los convierte en una excelente opción para los diseños electrónicos modernos.
Tanto LL4148 como 1N4148 son funcionalmente similares, pero la diferencia principal radica en su empaque:
● LL4148: Paquete Minimelf Surface-Mount (LL-34), preferido para el ensamblaje automatizado de PCB.
● 1N4148: Paquete DO-35 a través de los agujeros, más adecuado para aplicaciones de soldadura tradicionales.
Conclusión
El LL4148 es un diodo de señal pequeño esencial, ampliamente utilizado en Aplicaciones de conmutación, protección y procesamiento de señales de alta velocidad.Es Tiempo de respuesta rápido, baja disipación de potencia y rendimiento confiable Hazlo un Elección preferida en la electrónica moderna.Futuretech proporciona diodos LL4148 de alta calidad, asegurando que los clientes reciban componentes confiables por su diseños electrónicos.
